Centrífuga decantadora de fang de perforació

La centrífuga de fang de perforació en espiral horitzontal de freqüència variable d'alta velocitat és un equip especialitzat que s'utilitza principalment per a la separació sòlid-líquid a la indústria del fluid de perforació del petroli. La màquina és un producte nou desenvolupat per absorbir els avantatges de les centrífugues estrangeres i segons el ràpid desenvolupament de les centrífugues de perforació de petroli de la Xina. Processa un gran volum de sistemes de fang lleugers i el volum de processament s'ha de reduir adequadament en sistemes de fang pesats. En sistemes de fang pesat, pot recuperar ràpidament components pesats com la barita per reduir ràpidament la densitat del fang. És capaç d'eliminar de manera eficient les fases sòlides nocives en pous profunds i complexos, i la velocitat de rotació es pot ajustar segons les necessitats de perforació, que van des de 0 fins a 3000 rpm, per trobar la velocitat adequada en funció de la mida i la densitat de les partícules de fang. .

Segons diferents velocitats de rotació, es pot definir com a centrífuga VFD de velocitat mitjana, alta i alta velocitat. S'utilitza principalment per reciclar la barita, eliminant les partícules sòlides fines de mida 2-7μm, controlant la densitat i la viscositat del fluid de perforació per mantenir el rendiment del fluid de perforació. S'utilitza àmpliament en el sistema de control de sòlids per perforar fang per separar la fase sòlida del fang, eliminar sòlids nocius de la perforació fina com ara restes, etc. en el fluid de fang, o recuperar materials de pes com barita, etc. per reduir el cost. de fluid de fang.

A més, aquesta màquina centrífuga d'alta velocitat-- Centrífuga de decantació de fluids de perforació ofereix una gran adaptabilitat del material, un funcionament continu, facilitat d'operació, instal·lació fàcil, costos operatius baixos i una petita empremta, entre altres avantatges importants. Té un bon efecte de separació a la perforació de petroli i gas, perforació direccional horitzontal, microtúnel, construcció de túnels, gestió de residus de perforació i tractament d'aigües residuals.

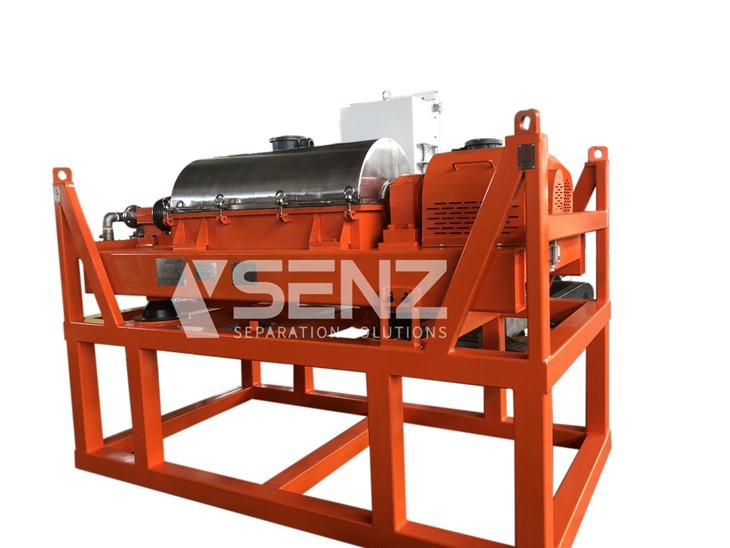

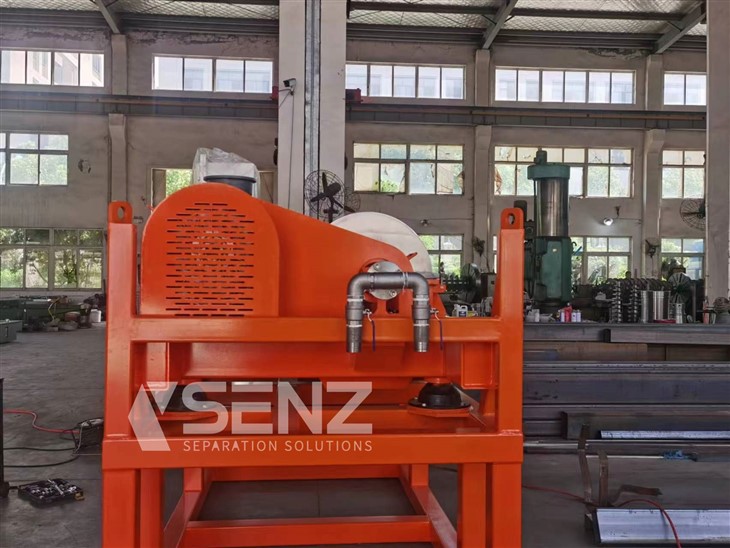

             Centrífuga decantadora de fang de perforació



Model:LW450x1000



Velocitat de treball: 0~3000 R/Min



Velocitat diferencial:22-30} r/min



Capacitat de processament:45-60 m3/h



Potència del motor: Principal: 37KW/Auxiliar: 7,5 kW



Força G:1220G           Pes:3800 kg

Dimensió total:2750x1580x2100mm



Principi de funcionament

Aquesta màquina funciona segons el principi de decantació i està dissenyada per a la separació de fases sòlides i líquides en suspensió. La suspensió entra a l'espiral a través del tub d'alimentació, s'accelera després de passar per l'accelerador i després entra al tambor. Sota la influència de la força centrífuga, la fase sòlida es llança cap a la paret interior del tambor. Les fulles espirals empenyen el sediment en fase sòlida a través de la sortida de descàrrega d'escòries. La fase líquida més lleugera s'aclareix contínuament dins del tambor i flueix cap a l'extrem gran del tambor, sortint per la sortida de desbordament.

3. Funcionament i ús

Preparació prèvia a la posada en marxa:
→ Comproveu si hi ha components de connexió solts i obstruccions a les peces mòbils.
→ Comproveu les connexions del circuit elèctric.
→ Inspeccioneu el diferencial i l'acoblament hidràulic per detectar fuites d'oli i assegureu-vos d'una lubricació adequada dels coixinets.
→ Assegureu-vos que les vàlvules d'aigua i d'alimentació estiguin tancades abans d'engegar la màquina.

Inici:
★ Engegueu l'alimentació principal i connecteu-la.
★ Activeu l'"interruptor d'alimentació de freqüència variable de la unitat principal" i "interruptor d'alimentació de freqüència variable de la unitat auxiliar".
★ Ajusteu l'interruptor "Conversió de freqüència/Freqüència de treball" a "Conversió de freqüència". ★ Premeu "Inici de la unitat auxiliar" per confirmar que no hi ha sons inusuals i, a continuació, inicieu la unitat principal.
★ Premeu "Main Unit Start" i espereu a la velocitat desitjada abans d'engegar la bomba d'alimentació.
★ Premeu "Feed Pump Start" per començar el subministrament de material.
★ Augmenteu gradualment la velocitat d'alimentació, assegurant que el corrent no superi els 60A. En cas de vibracions o anomalies greus, tanqueu la bomba d'alimentació, obriu la vàlvula d'aigua i netegeu el tambor i l'espiral.
★ Comproveu si la descàrrega és suau; si no, netegeu la vàlvula de descàrrega d'escòries.

Selecció i configuració de paràmetres:

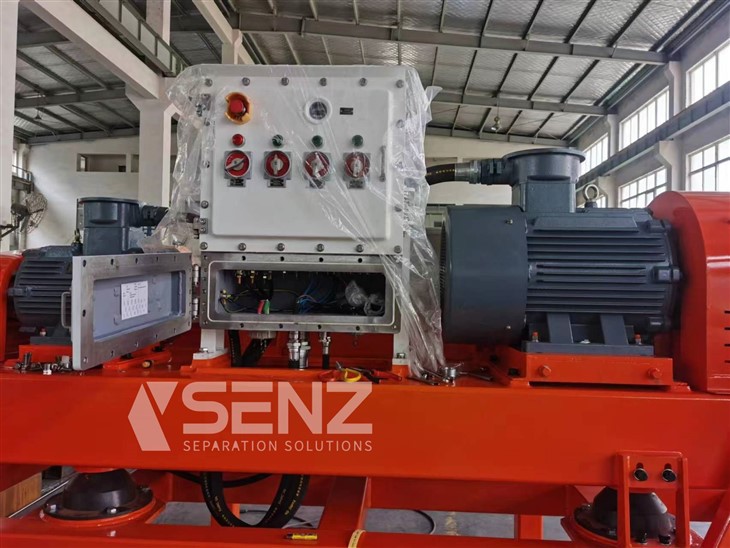

L'armari de control ve amb paràmetres d'inversor ABB preestablerts. Ajusteu la velocitat utilitzant els "manells de velocitat de la unitat principal i auxiliar" externs per controlar la densitat del fang i la capacitat de processament.
Per processar fang, ajusteu la "Perilla de velocitat de la unitat principal" per gestionar la densitat. Augmenteu la velocitat del tambor per a una densitat més alta o reduïu-la per a una densitat més baixa.
Establiu la velocitat del motor principal en funció de les condicions del fang i, a continuació, ajusteu el motor auxiliar per a la descàrrega d'escòria i l'eficiència de separació desitjades. Ajustar gradualment la velocitat diferencial per evitar l'ensopegada. Després d'un error, reinicieu i premeu el botó de reinici per reiniciar la màquina.

Tancar:
① Premeu "Feed Pump Stop" per aturar el subministrament de material.
② Obriu la vàlvula d'aigua per netejar la centrífuga durant 10-15 minuts fins que es descarregui líquid clar.
③ Premeu els botons "Parada de la unitat principal i auxiliar" per apagar-lo i, a continuació, apagueu l'alimentació principal.

4. Falles i solucions
